Push通知のためのProvider Server「Gunfish」

Lobiチームの吉村です。

今回はチャットサービスの品質を高める上で重要になってくる「Push通知」について、Lobiのアプローチのひとつである「Gunfish」を紹介します。 Push通知はユーザが「自分に返信が来た」「運営からお知らせが来た」などの情報をリアルタイムに知ることができる機能で、チャットをメインコンテンツとして展開しているLobiにおいて非常に重要な要素となっています。 Gunfishは「Push通知を漏れなくすべてのユーザへ届けたい」という想いを込めて開発したアプリケーションです。

LobiのPush通知と今までの実装

Lobiのアプリでは、ユーザに気づいて欲しいイベントが発生したとき、ユーザにPush通知が届きます。例えば、

  • 自分のコメントにレスがついたとき
  • 自分のコメントに「ぐー(※1)」をされたとき
  • ユーザが所属するグループ内で「シャウト(※2)」がなされたとき
  • 運営からお知らせが届いたとき

などがあります。

スマートフォンアプリのPush通知を届けるために、多くの場合APNs(※3)(iOS)やGCM(※4)(Android)などのサービスが利用されます。 LobiでもiOS端末のPush通知にはAPNsを利用しており、iOS端末に発行されたデバイストークン(※5)とPush通知の内容となるペイロード(※6)をAPNsへPostします。 本記事ではこのリクエストをAPNsリクエストと呼称します。

Providerサーバ

Lobiでは、APNsとの通信を行うための仲介サーバ(Provider)を置いて、Push通知機能を提供しています。 今までのLobiでは、Providerサーバの実装にはPerlの「AnyEvent::APNS」モジュールを使用していました。AnyEvent::APNSはAPNsのAPIをラップしてくれており、Providerサーバを比較的簡単に実装できます。

LobiのAPIサーバはPreforkモデルで実装されており、

  • APNsとのTCP接続のプロセスごとの永続化
  • IOを非同期化するAnyEventとの同居

等の難しさから、APIサーバと切り離したPush通知専用のProviderサーバを置いています。

トークンのスクリーニング

APNsでは1つのTCPセッションで複数のリクエストを送信することが出来ます。 この中に不正なトークンが含まれていた場合エラーがあったことを示すレスポンスを返しますが、レスポンスを受け取るまでに行われたリクエストも巻き込まれて失敗してしまいます。


したがって、失敗するとわかっているデバイストークンは速やかに送信対象から除外する必要があります(LobiではデバイストークンはDBで管理しているため、DBのレコードを削除します)。

また、送信に失敗したPush通知については再送処理を行います。 再送処理についての詳細は今回は割愛します。

しかしながら、今までのLobiの実装では全てのエラーを検知することができず、不正なトークンをスクリーニングしきれていませんでした。

※1: コメントに「ぐー」というリアクションができる機能
※2: 投稿するコメントをグループ全体にPush通知できる機能
※3: Apple Push Notification Serviceの略称で、iOS端末にPush Notifcationを届けるためのAPIを提供してくれるサービス
※4: Google Cloud Messagingの略称で、Android端末にPush Notificationを届けるためのサービス
※5: アプリ単位で各iOS端末に対して一意となるトークン
※6: メタ情報やユーザに表示するメッセージ

新しいProviderサーバ「Gunfish」

2015/8/26にAppleのWWDCの発表で、APNsのAPIが新しくなり、

  1. エラーレスポンスがより詳細に
  2. HTTP/2のプロトコルのサポート

などの変更がおこなわれました。

これを機にかねてよりの懸案事項であったPush通知の送信漏れを改善するため、新しいProviderサーバ開発の機運が高まりました。 Goのバージョン1.6でHTTP/2のパッケージがデフォルトパッケージになることもあり、実装言語はGoになりました。

概要

Gunfishの設計思想は、「漏れなくPush通知をユーザエンドに届けること」となります。 基本的にレガシーなAPNsを用いたときの実装と考慮すべきことは同じで、

  • エラーが発生したときにデバイストークンを削除できること
  • 送信失敗したPush通知は再送処理をすること

となります。

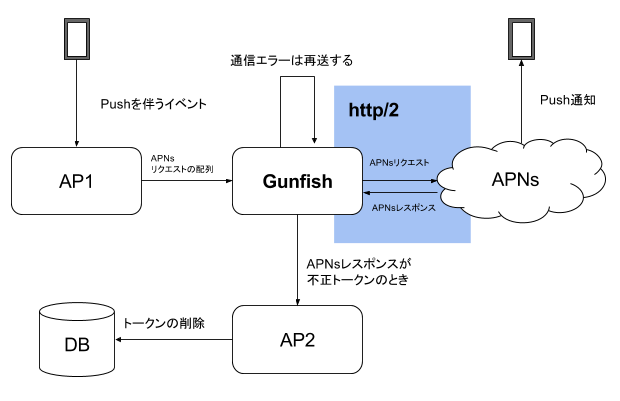

以下はLobiにおけるGunfishを用いたPush通知機能の概要図です。


Push通知を伴うイベントがAP1サーバに送られたとき、AP1サーバからGunfishにデバイストークンとペイロードの組の配列がPOSTされます。 Gunfishはそのリクエストを使ってAPNsにPOSTします。 Push通知に失敗した場合のエラー処理もGunfishで行います。 この時エラーの種類がデバイストークンの不正であった場合は、APサーバのいずれか(図ではAP2サーバ)にそのトークンをDBから削除するようリクエストを送ります。 通信エラーだった場合は失敗したPush通知の再送を行います。

Gunfishの内部では、

  1. APサーバからデバイストークンとペイロードが組となるデータ配列を受け付けるためのqueue(POST受付queue)
  2. APNsへ送信予定のPush通知内容を受け付けるqueue(worker受付queue)
  3. workerからsenderへAPNsリクエストを受け渡すqueue(sender受付queue)
  4. APNsからのレスポンスを受け付けるqueue(レスポンスqueue)
  5. 再送のためのqueue(再送queue)
  6. errorハンドリング用のqueue(コマンドqueue)

が用意されており、これらのqueueを取り扱うための複数のworkerが非同期で動作しています。 workerは以下の種類があります。

  1. provider
  2. supervisor
  3. worker
  4. sender
  5. resend worker
  6. command worker (error hook用)

provider

providerはTCPポートをListenして、HTTPで会話するサーバを起動します。 providerが提供するAPIは、Push通知を受け付けるPOSTのエンドポイントとGunfishの内部状態を確認するためのstatsのエンドポイントがあります。


supervisor

supervisorは、providerが起動するときに1つだけ立ち上げます。 providerから受け取ったPush通知内容をworker受付queueに詰め込みます。


supervisorは複数のworkerを所有しており、Gunfishが終了あるいは再起動されるときに、所有するworkerの処理が全て完了するまで待機する役割を担っています。

workerとsender

まず、workerがworker受付queueからAPNsリクエストを取り出し、sender受付queueに送ります。 senderはworker1つに付き複数立ち上げることができ、実際にAPNsにリクエストを送信する部分を受け持っています。

sender受付queueからAPNsリクエストを受け取ったsenderは、HTTP/2コネクションを用いてAPNsにPush通知を届け、そのレスポンスを受け取ります。 このコネクションはworkerがそれぞれ1つずつ持っているもので、senderは送信時にそれを利用する仕組みとなっています。

senderはAPNsからのレスポンスを受け取った後、そのレスポンスをレスポンスqueueに詰めていきます。 workerはレスポンスqueueを見てエラーハンドリングをします。


resend worker

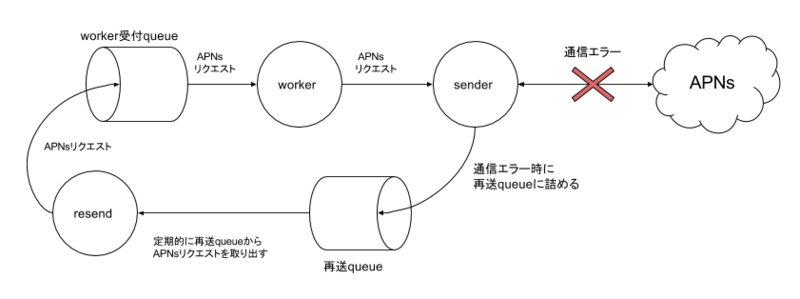

何かしらの通信エラーが発生して送信に失敗した場合、失敗したAPNsリクエストは再送queueに詰め込まれます。 resend workerは、一定周期で再送queueから一定数のAPNsリクエストをworker受付queueに詰め直します。


command worker

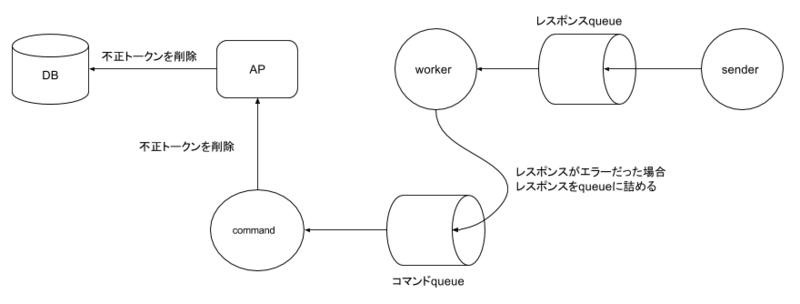

前述の通り、トークン不正によるエラーを受け取った際にはスクリーニング処理を行う必要がありますが、その処理はアプリケーション毎に異なります。 そのためsenderがスクリーニングを必要とするエラーを受け取ると、そのレスポンスは一旦コマンドqueueに詰め込まれます。 command workerはコマンドqueueからレスポンスを取り出して、外部コマンドをhookします。 Lobiでは、トークンをDBから削除する処理をhookに設定しています。


外部コマンドではなく、Goでエラーハンドラーの実装・組み込みを行うことも可能です。

Gunfishのチューニング

開発中は次の観点でベンチを走らせつつ、Gunfishの状態を確認しました。

  1. 送信失敗数
  2. CPUの使用率
  3. メモリ使用状況

ベンチ用のluaスクリプトをwrkコマンドから実行し、送信失敗数などを計測しました(wrkで回すluaスクリプト)。 このスクリプトはAPサーバからGunfishへのPOSTを行うもので、1回のリクエストに付き200個のAPNsリクエストを送信します。 また、Gunfishの内部APIによるstats取得も行いました。

$ wrk2 -t2 -c20 -d10 -s bench/scripts/err_and_success.lua -L -R25 http://localhost:38103
Running 10s test @ http://localhost:38103
  2 threads and 20 connections

  ...

  242 requests in 10.00s, 31.43KB read
Requests/sec:     24.19
Transfer/sec:      3.14KB

上記はAPサーバからGunfishへPOSTする様子です。 今回、最も注目する箇所はリクエスト数で、242のPOSTリクエストを送信しており、全て捌けていることがわかります。 また、Gunfishのstatsの状態は以下となります。

{
  "pid": 6020,
  "debug_port": 20166,
  "uptime": 46,
  "start_at": 1464691415,
  "su_at": 0,
  "period": 1,
  "retry_after": 10,
  "workers": 8,
  "senders": 400,
  "queue_size": 0,
  "retry_queue_size": 0,
  "workers_queue_size": 0,
  "cmdq_queue_size": 0,
  "retry_count": 0,
  "req_count": 242,
  "sent_count": 47432,
  "err_count": 968
}

このとき送信されるAPNsリクエストの総数は 242 * 200 = 48400 となります。 実際にAPNsへ送信できた数は、 sent_count + err_count = 47432 + 968 = 48400 となり、漏れなく送信できていることがわかります。

CPUはベンチを回す際に、topなどで監視して、全てのコアの使用率が100%に達するような異常な状態にならないかをチェックしました。

またベンチ実行前後でメモリの使用状況を内部のstatsと外部(topコマンド)の両方から観測し、メモリリーク等が起きていないことを確認しました。

ベンチに用いるAPNsサーバは自前のMockを用意しました。 APNsのMockはh2oを用いて実装しました(Mockのソース)

これらを考慮しつつ、Gunfishのチューニングを行います。 以下に設定の1例を示します。

[provider]
port = 8203
worker_num = 8
queue_size = 2000
max_request_size = 1000
max_connections = 2000

[apns]
skip_insecure = true
key_file = "/path/to/server.key"
cert_file = "/path/to/server.crt"
sender_num = 50
request_per_sec = 5000
error_hook = "echo -e 'Hello Gunfish at error hook!'"

Gunfish内部では request_per_sec に指定されたリクエストを捌ききれるよう、内部の各種queueサイズを自動で調整します。 サービスが利用するAPNsリクエストの流量に応じて設定すると良いでしょう。 さらにこのqueueサイズに応じた数のworkerを用意する必要があるため、合わせて sender_numworker_num を調整してください。

Gunfishリリース時の話

レガシーなProviderサーバからGunfishへの切替えに際してまず、複数台が稼働しているAPサーバの1台について実施し、実際の流量で検証を行いました。 このとき以下のこちらのissueにも取り上げられているメモリリークの問題が発見されたため、定期的にGunfishを再起動させることでこれを回避していた時期がありました。 現在はメモリリークの問題は修正されており、その他動作にも問題が見られなかったため、全てのAPサーバーでGunfishが稼働しています。

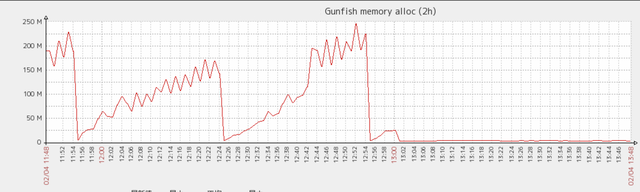

以下はメモリリークの解消前後のメモリ使用量の遷移になります。


既存のPush Providerサーバとの違い

Goで実装された既存のProviderサーバではMercariさんのGaurunがあります。 Gaurunとの違いは、生成するHTTP/2コネクション数をconfigファイルから設定できることです。 流量が多い場合だと、1つのHTTP/2コネクションでは捌ききれない場合があります。 また、1コネクションにおける多重度にも限界があり、多重送信しすぎるとエラーが発生します。 APNsのドキュメントでも、パフォーマンスを考慮するのであれば複数のHTTP/2コネクションを使うことが推奨されているようです(Best Practices for Managing Connections)。

Gunfishの0.1.0(2016/05/31時点の最新版)ではHTTP/2のAPNsしか対応していません。 対してGaurunはGCMにも対応しているため、iOS・Androidの両OSに対応させることが出来ます。 今後GunfishもGCMに対応する予定です。

おまけ

Yokohama.(pm|go) #14で発表させていただきました。その時の資料はこちらになります。

現在、GunfishはGithubにて公開中です。

次回

今回はLobiのiOSのPush通知を送信するために開発されたGunfishについて紹介しました。 次回は、「ログ集約」について書こうと思います。

LobiではGoを書きたいエンジニアも募集しています!
