【Unity】アニメーションクリップでuGUIのマスクの形を変更させる

はじめに

はじめまして、ソーシャルゲーム事業部のUnityエンジニアのクアンです。
この記事はカヤックUnityアドベントカレンダー2018の13日目の記事になります。

6日目の記事ではメッシュで枠を描画していましたが、この記事ではカットイン演出に使うマスクのメッシュ形状をアニメーションさせてみようと思います。

DynamicMaskとは

ランタイムで頂点からマスク形状を描画するためのコンポネートです。
この記事では四角形のマスクしか対応していません。

DynamicMaskを試しましょう。

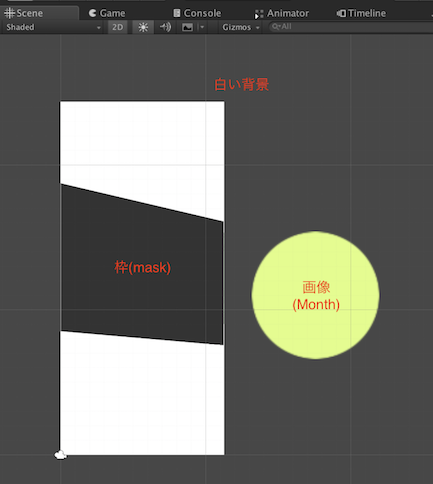

下のような入れ子構造で、シーンに配置します。

さらに、「mask」にuGUIのマスクコンポネートと「DynamicMask」コンポネートを追加。

上のスクリーンショットのVert1(左下), Vert2(左上), Vert3(右上), Vert4(右下)はそれぞれ４つの頂点です。

頂点の座標を入力してコンテキストメニューで「SetVerticesDirty」を選択したら画像は描画されます。

実装

基本的にはUnityEngine.UI.Graphicクラスを継承してOnPopulateMesh関数をオーバーライドするところから始まります。
ではOnPopulateMesh関数の引数VertexHelperインスタンスに対して処理を書いていきましょう。

public class DynamicMask : Graphic
{
    // 各頂点の情報
    public Vector2 vert1;
    public Vector2 vert2;
    public Vector2 vert3;
    public Vector2 vert4;

    protected override void OnPopulateMesh(VertexHelper toFill)
    {
        base.OnPopulateMesh(toFill);

        toFill.Clear();

        // 頂点情報を渡す
        toFill.AddVert(vert1, color, new Vector2(0f, 0f));
        toFill.AddVert(vert2, color, new Vector2(0f, 1f));
        toFill.AddVert(vert3, color, new Vector2(1f, 1f));
        toFill.AddVert(vert4, color, new Vector2(1f, 0f));

        // 頂点の順番
        toFill.AddTriangle(0, 1, 2);
        toFill.AddTriangle(2, 3, 0);
    }

#if UNITY_EDITOR
    [ContextMenu("SetVerticesDirty")]
    private void MenuSetVerticesDirty()
    {
        SetVerticesDirty();
    }
#endif
}

UIコンポーネントを拡張したから、Inspectorで頂点のプロパティーを表示するためにEditorクラスを追加します

[CustomEditor(typeof(DynamicMask))]
public class DynamicMaskEditor : GraphicEditor
{
    public override void OnInspectorGUI()
    {
        base.OnInspectorGUI();

        var mask = (DynamicMask)target;
        mask.vert1 = EditorGUILayout.Vector2Field("Vert 1", mask.vert1);
        mask.vert2 = EditorGUILayout.Vector2Field("Vert 2", mask.vert2);
        mask.vert3 = EditorGUILayout.Vector2Field("Vert 3", mask.vert3);
        mask.vert4 = EditorGUILayout.Vector2Field("Vert 4", mask.vert4);
    }
}

アニメーションによって頂点の情報が変更されたときに画像を更新するため、OnDidApplyAnimationPropertiesをオーバーライドします。

// 頂点の情報がアニメーションによる変更が行われたときのコールバック
protected override void OnDidApplyAnimationProperties()
{
    base.OnDidApplyAnimationProperties();

    SetVerticesDirty();
}

次にマスクをアニメーションさせてみましょう。
